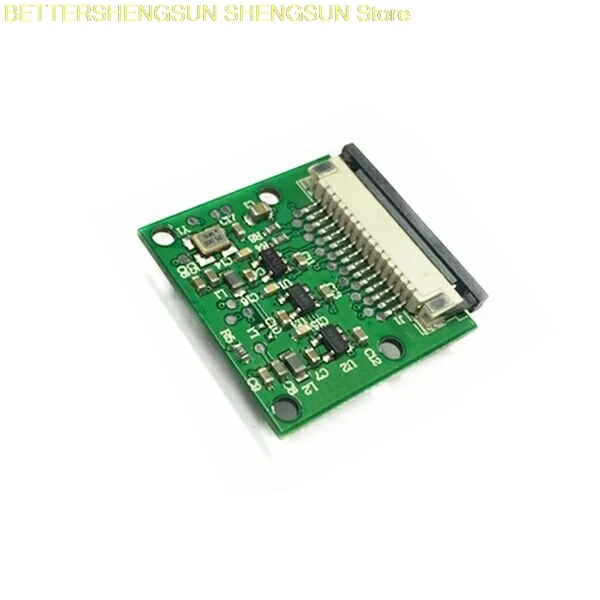

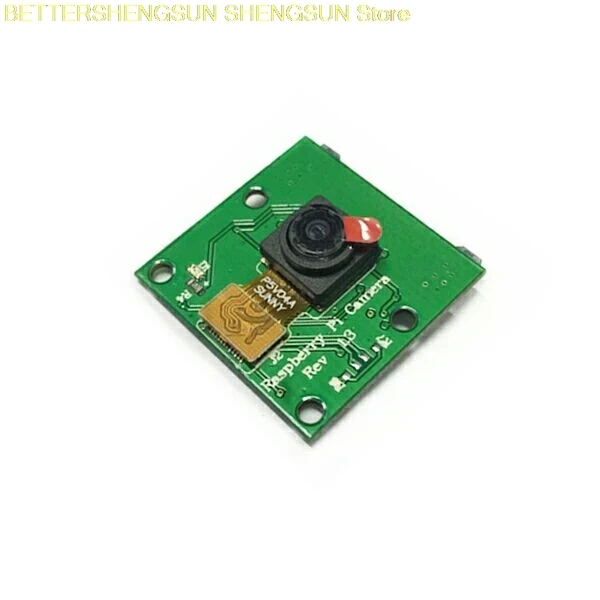

Raspberry pie заказной модуль камеры RASPBERRY PI 5 мегапикселей RPI камера

Пять миллионов пикселей Raspberry Pie настраиваемая камера идеально сочетается со всеми типами Raspberry Pie

Режим подключения: положение разъема: 90 градусов вертикальный разъем, один рядом с портом HDMI. При подключении контактная сторона облицовывает программное обеспечение интерфейса HDMI.

1. Прошивка RPi и raspi-config были обновлены для камеры, пожалуйста, выполните apt-получить обновление;

2. Выберите камеру в raspi-config, начните драйвер камеры в прошивке RPi и перезагрузите

3. Используйте командные программы raspivid и raspistill для управления камерой и захвата видео-клипов или изображений.

4. Отснятые видеоклипы должны быть воспроизведены с Mplayer

Как отправить данные камеры через сеть живого вещания?

Входные данные камеры перенаправляются непосредственно в сетевой порт через гнезда ncat-Concatenate и redirect для достижения выхода.

Как включить поддержку камеры в малине

Загрузите Pi и Войдите в систему. Имя пользователя по умолчанию-pi, а пароль по умолчанию-raspberry. (Примечание: Если вы изменили их по умолчанию, вам нужно будет предоставить свои собственные данные пользователя/пароль).

Выполните следующие команды в терминале для обновления прошивки Raspberry Pi до последней версии:

Sudo apt-получить обновление

Sudo apt-получить апгрейд

Получите доступ к настройкам конфигурации для Pi с помощью следующей команды:

Sudo raspi-конфиг

Перейдите в раздел «камера» и выберите «включить».

Нажмите, чтобы увеличить

Выберите «Готово» и перезагрузите.

Как использовать программное обеспечение камеры Raspberry Pi

Raspivid-это приложение командной строки, которое позволяет записывать видео с помощью модуля камеры, в то время как приложение raspivid позволяет снимать изображения.

-O или-output определяет выходное имя файла, а-t или-timeout-количество времени, которое будет отображаться в миллисекундах. Обратите внимание, что данный набор для 5S по умолчанию и raspistill запечатлеет Окончательный рамки предварительного просмотра.

-D или-demo запускает демонстрационный режим, который будет циклировать через различные эффекты изображения, которые доступны.

Примеры команд

Захват изображения в формате jpeg:

Raspistill с открытой пяткой и круглым image.jpg

Снимайте видео 5S в формате h264:

Raspivid-o video. h264

Запись видео 10 s:

Raspivid-o video. H264-t 10000

Снимайте видео 10 s в демонстрационном режиме:

Raspivid-o video. h264-t 10000-d

Чтобы увидеть список возможных вариантов запуска raspivid или raspistill, вы можете выполнить:

Raspivid меньше

Raspistill меньше

Используйте клавиши со стрелками для прокрутки и введите q для выхода.

Расширенная документация есть в наличии.

Обратите внимание, что мы рекомендуем вам изменить пароль SSH, если вы используете камеру, чтобы предотвратить нежелательный доступ.

Как передавать видео с камеры Raspberry Pi по сети

Для просмотра ленты на Linux

Установите зависимости, запуская в терминале следующее:

Sudo apt-Установите mplayer netcat

Найдите свой IP адрес, запуская ifconfig. (Ваш ip-адрес будет указан в выходных данных консоли и, возможно, будет иметь форму 192.168.1.XXX).

Выполните следующую команду в терминале для просмотра ленты с помощью MPlayer:

Nc-l-p 5001 mplayer-fps 31-cache 1024-

Для просмотра ленты на окнах

Установите и выполните Linux.

Найдите свой ip-адрес, запуская ipconfig. (Ваш ip-адрес будет указан в выходных данных консоли и, возможно, будет иметь форму 192.168.1.XXX).

Скачать MPlayer.

Скачать Netcat.

Обратите внимание, что ваш браузер может жалиться, что эти файлы являются вредоносными, так как они являются неподписанными.

Одновременно нажмите клавишу Windows и клавишу 'r', чтобы открыть окно «Запуск». Введите cmd.exe в окно и нажмите Enter/return, чтобы открыть запрос DOS.

Введите следующую команду в ответ на запрос для просмотра ленты с помощью MPlayer:

[Путь к nc.exe] \ nc.exe-L-p 5001 [путь к mplayer.exe] \ mplayer.exe-fps 31-cache 1024-

Для просмотра ленты на OS X

СкачатьMPlayer.

Как вариант, вы можете скачать mplayer с помощьюBrew, Которые мы рекомендуем.

Найдите свой IP адрес, запуская ifconfig. (Ваш ip-адрес будет указан в выходных данных консоли и, возможно, будет иметь форму 192.168.1.XXX).

Выполните следующую команду в терминале для просмотра ленты с помощью MPlayer:

Nc-l-p 5001 mplayer-fps 31-cache 1024-

Для просмотра питания на Raspberry Pi:

Найдите свой IP адрес, запуская ifconfig. (Ваш ip-адрес будет указан в выходных данных консоли и, возможно, будет иметь форму 192.168.1.XXX).

Выполните следующие команды в терминале на приемном Pi:

Mkfifo буфера

Nc-p 5001-l> Буфер/opt/vc/src/hello_pi/hello_video/hello_video.bin буфер

Для передачи питания от Pi с прилагаемым модулем камеры

После настройки «приемной» машины в соответствии с инструкциями выше, выполните следующие команды в терминале на «передающей» Pi:

Raspivid-t 999999-o-nc [ВСТАВИТЬ ip-адрес клиента] 5001

Затем вы можете использовать команды, указанные в разделе «Как использовать программное обеспечение камеры Raspberry Pi» выше, чтобы изменить время захвата или добавить эффект видео.
