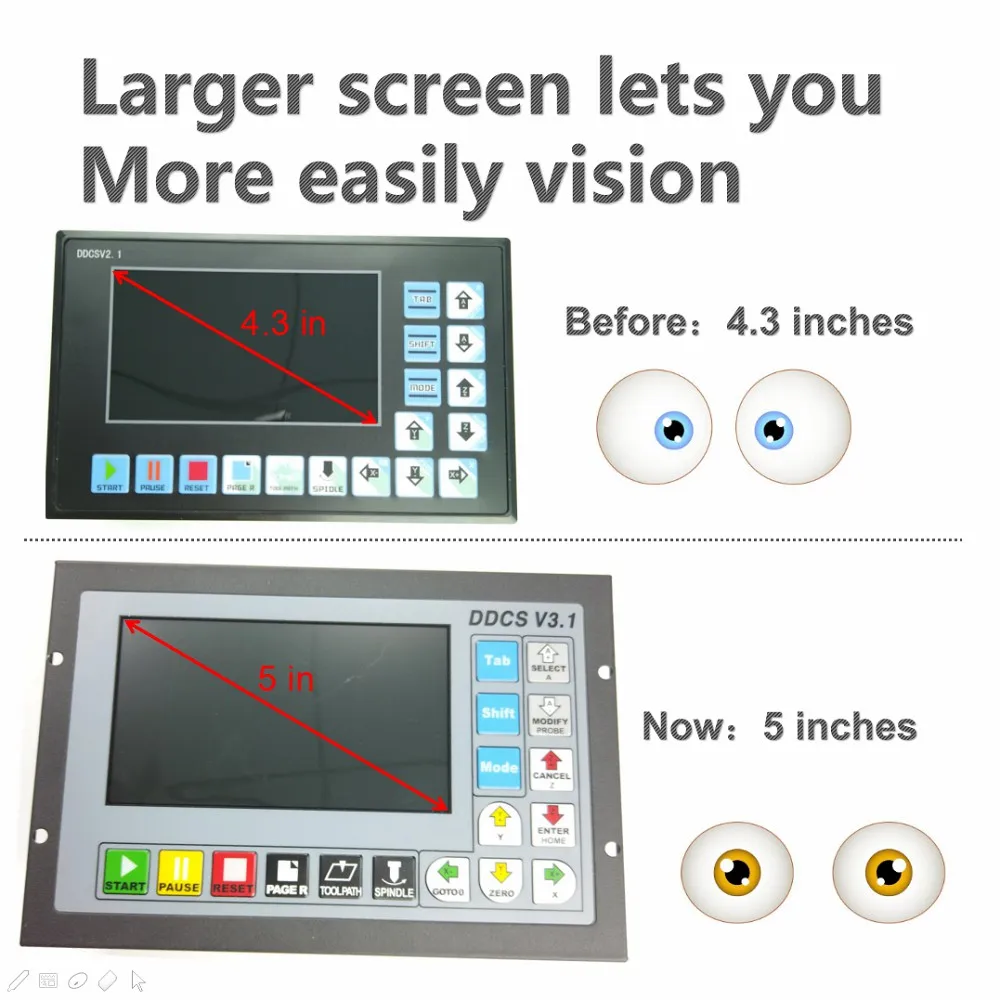

Модернизированный 5 ''DDCSV3.1 3/4 оси 500 кГц g-код Автономный контроллер все металлические корпуса Заменить Mach3 USB контроллер с ЧПУ для маршрутизатора с ЧПУ
1. Отгрузочная ведомость
| 1 шт. | DDCSV3.1 ЧПУ Автономный контроллер (3/4 оси дополнительно) |
| 1 шт. | 4 ГБUSB флэш-диск |
| 1 шт. в упаковке | USB удлинитель + аксессуары |
| Другое | Руководство на английском языке (Электронная версия) |
2. Основные функции
| Вход интерфейс | 16-канальный анод изоляция сцепного устройства |
| Выход интерфейс | Обычные Цифровые 3 контурная анод изоляция сцепного устройства |
| Порт управления шпинделем 0-10 В с аналоговым количеством (может быть изменен как выход ШИМ); | |
| Ось нет. | Поддержка 3/4 оси шагового управления двигателем, |
| Одноосная система пульс | Макс 500 кГц |
| Основной чип управления | ARM9 |
| Основной алгоритм чип | FPGA |
| Экран | 5 дюймов TFT 480*272 |
| Оперативный ключи | 17 |
| Мощность питания | 24VDC вход питания, Минимальный ток 0.5A |
| Код G | Поддержка USB флэш-диска для ввода кода G, без ограничения размера файла G-code |
| Портом MPG | Поддержка общего MPG на рынке |
| Другое | Функция пробежки для каждой оси (непрерывная, Ступенчатая, определенная дистанция) |
| Поддержка работы быстро указать рабочее положение | |
| Поддержка восстановления мощности. Данные автоматически сохранены | |
| Поддержка исходного и предельного использования одинаковых входных портов | |
| Контроллер поддерживает только тип NPN limited switch | |
| 1 ГБ внутренней памяти |
3. Техническое преимущество
| 1 | Период управления каждой позиции составляет всего 4 секунды |
| 2 | Высокая точность управления, ширину импульса можно регулировать |
| 3 | Он поддерживает общий шаговый двигатель и серводвигатель |
| 4 | Конструкция ARM + FPGA |
| 5 | Рука может закончить часть интерфейса человека-компьютера и анализа кода |
| 6 | FPGA может завершить часть основного алгоритма и управлять импульсом генерации |
| 7 | Общая Автономная операция может быть завершена только17 клавиш |
| 8 | Он поддерживает FANUC с высокой универсальностью, чтобы быть совместимым с G кодом набора |
| 9 | Порт контроллера расширяемый (8 вход/12 релейный выход) |
| 10 | Не нужен специальный компьютер для гравировальной машины |
4. Применение поля
Рельефная пластина, форма для подошвы, пресс-форма для кнопок, форма для молнии, форма для персонажа и узора, пресс-форма, стеклянная форма, дверная пластина, уплотнение.
5. Технические Поддержка
(1) продукт с завода будет предоставлять бесплатная гарантия на один год после продажи и техническую поддержку в течение срока службы.
(2) Бесплатное руководство на английском языке может быть доступно.
6.Обновление характеристики
7. Применение сценарий
Характеристики
- Номер модели
- DDCSV3.1-3/4 Axis
- Бренд
- ToAuto
- Применение
- Engraving machine, milling machine, etc
